  27. Mai 1903  Die Gründung von                               Telefunken

telefu

   27. May 1903   The Formation of                                   Telefunken

                                                   Electronic Communication History at a Glance

The history of electronic communication can be compared with a heavy train. It starts very slowly and after a while he gets faster and faster and faster, and no one can stop him. So it was with the electronic communication. From the invention of the Morse telegraph to the invention of the telephone, it took about 20 years. But from the invention of the Superheat Radio, until the first TV broadcasting took place, it  took 10 years. Today, new electronic developments come up in every year. This makes it clear, for electronic people, learning is a continuous challenge.
The following list of electronic communication history, is certainly not perfect, but gives us an idea of how quickly the electronic evolution is:

 Event

Jeahr

 Comment

Country



First optical comunication .

-200

Greek parallel code transmission from Arcos to Troya using fire signals.

GR



Electrical Phenomena found.

1760

Benjamin Franklin

USA



First underwater cable used for signal transmission.

1811

Samuel Thomas Soemmerring.

D



First telegraph device is developed.



1837

Samuel F.B. Morse.

USA



First far transmission underwater cabel.

1858

From Irland to Neufundland. 4500km

?



The phone is invented.

1861

 Phillip Rice.

D



First picture transmitted on wire.

1862

Giovanni Caselli.

FR



The phone is invented.

1876

Alexander Graham Bell.

USA



Ohms Law is found.

1826

Georg Simon Ohm.

D



Nipkow invents Nipkow’s Disk.

1885

First  scanning of pictures.

D



Radio waves have been  found.

1886

Heinrich Rudolf Herz.

D



The loudspeaker is invented.

1878

Werner von Siemens.

D



The first payphone is installed

1891

Mix und Genest

D



First radio wave transmitter.

1893

Marconi.

GB



First Radio transmitter. Invention of the high frequency transformer.

1893

Nicola Tesla.

CS; USA



Patent for tuned coupled circuits.

1900

Marconi.

GB



Vakuum tube triode is invented.

1903







First elerctro medical diathermy

1908

Lorenz

D



The katothode ray tube is invented.

1909

Karl Ferdinand Braun .

D



First wireless phoneconnection D-USA

1911

Lorenz

D



The Superhet radio receiver was created.

1918

Edwin Armstrong  .

USA



Theorie of Vakuum tubes explained.

1923

Barkhausen, Heinrich.

D



First Color TV Patent.

1925

Zworykin.

D



First Broadband Amplifier is developed. Automatic Grid Bias of Tubes is invented.

1925

Prof. Ardenne.

D



First short-wave radio.

1925

Abraham Esau.

D



First Selen rectifier is developed

1928

Lorenz AG

D



Beginning of TV Broadcasting in Europe.

1928



D,F,GB



Beginning of Mangnetphone development.

1928

Fritz Pfleumer AEG .

D



The scanning TV Tube is invented, first TV pictures on a tube.

1930

Prof. Ardenne.

D



First microwave phone link.

1932

Marconi .

GB



German radio for everybody “Volksempfänger”.

1933

VE 301 Single Tube straight forward receiver with adjustable feedback.

D



Precision Frequency meter is developed.

1933

Dr. Hermann Schwarz and Dr. Lothar Rohde  formed a company.

D



Frequency modulation is invented.

1933

Edwin Armstrong.

USA



First PCB is used in a Radio.

1934

Paul Eisler.

A; USA



First high quality Magnetophon.

1935

TELEFUNKEN.

D



First microwave guiding systems for Airplanes installed

1935

Lorenz AG

D



Beginning of Microwave developmend.

1935

The Waveguide is invented.





First FM radio stadion.

1937

W1XOJ in Paxton, Massachusetts .

USA



Development of UKW FM Radio System in Germany.

 1937







Steel Housing Tubes replace glas Tubes

1938

First Ultra Short Wave tubes’





First Radar in Germany finds objects 30km far away.

1939

Radar “Würzburg” TELEFUNKEN.

D



The Reflexklystron is invented.

1939

Russel Varian .

USA



Electronic measurement equipment’s are developed.

1939

Hewlett and Packard.

USA



Invention of the Microwave powertube Magnetron.

1940

British physcists  Randall and Bott.

USA



Invention of the Traveling Wave tube TWT.

1940

Rudolf Klompfner.

A; GB



The first police and fire department radio are istalled

1941

SEL

D



9cm on Board Radar

1942

Device Rotterdam finds Submarins

GB



First digital computer uses Relays.

1941

Kornrad ZUSE ; Helmut Schreiyer.

D



First Radar  in USA is developed (RADAR = RAdio Detection And Ranging).

1943

SCR 584 WESTINGHOUSE .

USA



German Radar “Lichtenstein “ found 130  airplanes at once.

1943

 TELEFUNKEN.

D



First 3 cm Radar.

1944







First electronic tube computer EINIAC.

1946

University of Pennsylvania.

USA



Invention of the Transistor.

1947

Bell Labs.

USA



Microwave radio link to Berlin

1948

SEL

D



FM Radio in Germany established.

1949

Bavaria Radio Munich.

D



Schottky effect found.

1947

Walter Schottky

D



First Color TV system developed.The Vidicon camera tube is invented.

1950

RCA.

USA



First Germanium Transistors on the market.

1952

2N32 RCA,G11 GE.

D



First car radio uses automatic tuning feedback

1953

Becker Radio.

D



First Germanium Transistors in Germany.

1955

AC107 VALVO, GFT20 TE-KA-DE .

D



Miniaturising of Tubes to only 5 mm diameter , “Penceltubes”.

1955

Popular tubes ..5672...............





First electronic banking equipments are developed.

1956

Check watching video system TE-KA-DE .

D

+

Beginning of cartelephone “Öffentlich beweglicher Landfunk “ in Germany.

1957

Development of first Unit B70 at TE-KA-DE.

......

D

+

First pocket calculator.

1957

Casio; JAP.

JAP



Scattering Microwave directional radio is developed.



1958

Microwave beam reflected in heaven, connects BRD and isolated Berlin ,developed at TELEFUNKEN .

D



First silicon Transistor fabricated.

1954

Bell Labs chemist Morris Tanenbaum

USA



Video watching comes up.

1955

Grundig, Hightrain Hamburg uses Video watching system TE-KA-DE.

D

+

First MOSFET fabricated.

1960

Bell LAB’s.

USA



TTL -Integrated circuits developed.

1961

James L. Buie of TRW.



USA



First Silicon Transistors on the marked.

1962

Popular Types are 2N1613 or 2N2628.

USA



First liquid crystal material produces patterns

1962

Richard Wiiliams RCA; USA.

USA



First science computer in Germany

1962

TR4 TELEFUNKEN Clock 2Mhz ; 50Mhz storage.

D

+

First communication Satellite in Orbit

1962

Telstar1.

USA



Development of Phase alternating PAL at TELEFUNKEN Hannover.

1963

Inventor was Prof. Bruch and team.

D



CMOS technology invented.

1963

Frank Wanlass at Fairchild Semiconductor.

USA



Switching DC Regulators come up.

1963

Switcher voltage regulator circuits are invented.



+

Beginning of color TV in Germany.

1967



D



First German science computer TR440 uses Transistors and magnetic stores, has terminal and runs with Algol and FORTRAN

1968

Developed at TELEFUNKEN  to be used digitalizing phone network .

D



Patents of liquid crystal displays.

1970

Jams Fergason; USA.

USA



First Microprozessor on the market.

1971

Intel 4004.

USA



 Intelsat 5 communication Satellite international development .

 1971

 International Partcipation.



+

Famous CMOS 4000 Series on the market.

1973



USA



Beginning of TELEFAX .

1973

 Exxon.

USA













First european French German communication satellite SYMPHONY works in space.

1975

4Ghz 10 W TWTA transponder developed at TELEFUNKEN.

FR; D

+

Famous Table computers come on the market.

1980

HP- 85 40kRAM; Commodore.

USA



Direct broadcasting TV Satellite is developed.

1984

DFS Kopernikus ANT.

D

+

 First digital Satellite Radio equipment in Germany developed.

1988

ANT.

D

+

First PC operating software.

1990

Windows 3.0





World wide Web. is installed.

1991

Tim Berners Lee, GB

GB



First Satellite connected Internet home equipment is developed.

1994

ANT-BOSCH Communication.

D

+

First optical satellite communication works in space.

2007

TESAT Germany

D



END

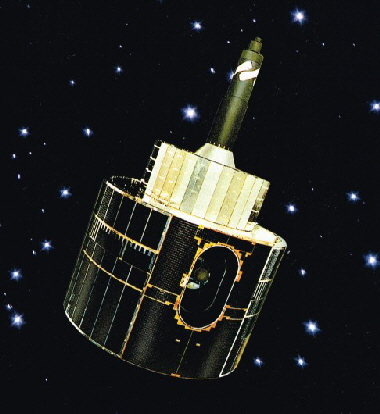

In 1983 the second generation of the ESA Meteosat metrologigal satellites are launched. With Meteosat. the first daily  weather forecast in Europe was possible.+

meteosat

+ = The Author was involved

    Readings:

  • Friedrich Klemm: Kurze Geschichte der Technik, Herder Verlag.
  • SEL-Taschenbuch 1962.p 22
  • Volker Aschoff,VDE : Optische Nachrichtenübermittlung in klassischen Altertum: NTZ 30 1977.
  • Harlan Howe, Jr. Nova presents Echo of War: Microwave Journal Sept.1989.
  • Die Radarentwicklung währen des Krieges: ? Telefunken Ulm 1970

Return



27. May 1903: Die Gründung von Telefunken. Die Geschichte einer kreativen Firma.

Es jährte sich die Gründung meines einstigen nicht mehr existierenden Arbeitgebers Telefunken, zum 110 sten mal. Die Gründungsgeschichte der Firma Telefunken ist spannend und kaum jemand bekannt, und sie ist stark gekoppelt mit der Geschichte der Pioniere der Nachrichten und Funktechnik, der Politik, Welt und Wirtschaftslage:

Es begann mit dem Engländer J. C. Maxwell, der um 1870 die Existenz elektromagnetischer Wellen abgeleitet hatte. Bald darauf 1887, wies Heinrich Hertz diese Wellen experimentell nach. Die drahtlose Nachrichtentechnik begann. Der Italiener Gugliemo Mmarconi wies bald darauf in England die Fernwirkung elektrischer Wellen nach. Er überbrückte im Mai 1897 den Bristol Kanal zwischen Lavernock point und Flatholm , einer Entfernung von 5 Km, telegraphisch, vor interessiertem Publikum. Anwesend war auch ein Deutscher Vertreter, Adolf Slaby von der Technischen Hochschule Charlottenburg. Slaby war ebenfalls mit elektrischen Wellen beschäftigt, er überbrückte dann im Juli 1897 in Berlin unter Verwendung eines Kirchturmes, eine Entfernung von 1.6 km. Diese Sache hat  Kaiser Wilhelm sehr interessiert, so dass er im August an den nächsten Versuchen von Slaby und seinem Assistenten Georg Graf von Arco , persönlich teilnahm. Er hat  selbst ein Telegramm aufgegeben, welches er nach seiner Rückkehr auf einer Stadion  tatsächlich vorfand. Bald darauf, stellte Slaby mit 21 km den Funk Weltrekord ein. Der nächste entscheidende Schritt zur drahtlosen Nachrichtentechnik war daraufhin die Erfindung des Senderschwingungkreises von Professor Ferdinand Braun aus Straßburg im Jahr 1998. Das System “Slaby -Arco “ wurde von der Elektro- Firma “AEG” übernommen, während das System “ Braun” von der 1901 neu gegründeten Firma “ Siemens Halske” übernommen wurde. Ähnliches geschah in England durch die Gründung der “Marconi international communication company.” im Jahre 1900. Marconi war geschäftstüchtig vermietete Schiffsfunk-anlagen und baute die dazu gehörenden Küstenfunkstellen. Der Konkurrenzkampf in der Funktechnik begann, ebenso der Kampf um die Patente. Die Marconi Funker waren angehalten, Funksprüche und Telegramme fremder Firmen nicht an zunehmen. Nun geschah etwas entscheidendes, das schließlich zur Gründung der Firma Telefunken führte. Kaiser Wilhelm war auf dem Schiff unterwegs auf See , während seine Frau Geburtstag hatte. Und er  wollte  ihr unbedingt ein Telegramm schicken. Aber es klappte nicht, denn die Marconi Funker der Maroni-Stadion Borkum nahmen das Telegramm nicht an und beförderten es auch nicht. Des Kaisers Anliegen wurde unnachgiebig mit einem “ Sorry “ zurückgewiesen. Der Kaiser war darüber empört und erbost. Nach seiner Reise setzte er die Reichspost und die Reichs-Marine in Bewegung, um eigene Funkstationen aufzubauen. Als Folge davon wurde die Marconistadion Borkum geschlossen und durch eine eine Stadion der AEG und Siemens Tochter Telefunken ersetzt. Das war der Beginn des Küstenfunknetzes Nordteich, die erst in den 90ziger Jahren , durch Nachrichten Satelliten ersetzt wurde. In den folgenden Jahren wurde Telefunken zu einer der innovativsten  Funk und Nachrichtentechnischen  Firmen der Geschichte. Folgende Highlights seien kurz aufgezählt:

  • 1903 Entwicklung von Hochvakuum-Röhren.
  • 1920 400kW Maschinensender.
  • 1923 Fernseheinrichtung.
  • 1928 Rundfunkempfänger mit Lautsprecher.
  • 1930 Fernseh-Zeilensprungverfahren wurde entwickelt.
  • 1930 Fernsehübertragung über Kurzwelle realisiert.
  • 1933 Fernsehempfänger mit Bildröhre.
  • 1934 Erste Fernsehsendungen mit 14kw UKW Sender.
  • 1936 Erste FM - Richtfunkstrecke  mit Dezimeterwellen.
  • 1936 Bildaufnahme-Kamera entwickelt.
  • 1937 100kW Rundfunksender für die Post geliefert.
  • 1937 Der Volksfernseher Fe7 mit Rechteck-Bildröhre.
  • 1941 Entwicklung von Flugabwehrradar.
  • 1950 UKW Sendernetz in Deutschland aufgebaut.
  • 1950 Die Schallplatten -Firma “ Decca “ wird gegründet.
  • 1967 Das  Farbfernsehsystem PAL ist entwickelt.
  • 1970 Großrechner TR440 ist entwickelt.
  • 1969 Nachrichten- Satelitten-Transponder  Symphonie
  • 1970 Erprobung des Zugfunks.
  • 1972 1 Million Farbbildröhren  liefen vom Band.
  • 1973 Feuerleitsysteme der Schnellboote 143.
  • 1975 Entwicklung der Glasfaserkabeltechnik.
  • 1982 Insolvenz der Muttergesellschaft AEG.
  • 1988 Verkauf der Nachrichtentechnik Backnang.
  • 1990 Verkauf der Telefunken Hochfrequenztechnik Ulm.

 Die Geschichte von Telefunken ist die Geschichte Technischer Glanzleistungen, die durch Missmagement  der Muttergesellschaft AEG , Jäh beendet wurde. Indem der Telefunken Bereich “Öffentliche Netze” im Jahre 1996 an  Marconi* verkauft wurde der Kreis zur Telefunken-Gründung geschlossen. Als letzte der verbliebenen Teilbereiche von Telefunken, hat das Halbleitetrwerk Heilbronn im Jahre 2005 Insolvenz angemeldet.

Ende Telefunken  S.Lechler 3.2014

*Marconi wurde 2006 an Ericson verkauft.

Link: Ausstellung von Telefunken Komponenten und Geräten der drahtgebundenen, der Richtfunk-, Satelliten- und der Lichtwellenleiter-Technik aus den letzten 70 Jahren.

Retoure



 Wie ein  EMC-Problem den 2. Weltkrieg wendete.

Als im zweiten Weltkrieg der Seekrieg tobte, wurden auf beiden Seiten immer raffiniertere Elektronik- Ortungs und -Feind-Warngeräte eingesetzt. Ab etwa End 1940 besaßen britische Vickers und  Armstrong Bomber das ASV- Radar (Airborn search for surface vessel) das es ihnen  ermöglichte selbst einen U-Boot-Turm gegen die Wasseroberfläche zu orten. Die Deutschen hielten mit der Entwicklung eines ASV Warngerätes dagegen. In aller Eile wurde dazu das bekannte Metox Warngerät entwickelt. Mit dem Einsatz  dieses Gerätes ab dem Zeitraum Mitte 1941 konnten die deutschen Bootsverluste zunächst verringert werden, doch dann wendete sich der U-Boot Krieg schlagartig zugunsten der Alliierten. Die Briten hatten nämlich die Störstrahlung des Metox -Gerätes enteckt. Denn das Matox Gerät hat zwar funktioniert und vor englischen Bombern gewarnt, doch erzeugte es viel Störstrahlung, das es für die Englischen Bomber ein leichtes war, U-Boot um U-Boot zu versenken. Erst Anfang 1943 wurde dies erkannt und das Matox-Gerät ersetzt.

Dieses tragische  Ereignis, zeigt uns , wie wichtig auch heute die sorgfältige Einhaltung von EMC- Spezifikationen ist. Ratsam ist es  vor allem, die Steuer-”Clocks” einzelner Geräte miteinander zu synchronsieren.

Quelle:

  • Die Radarentwicklung währen des Krieges: ? Telefunken Ulm 1970

Siegfried Lechler 2015

Retoure

tfkmaschinensender

 1920  kW Sender / kW Transmitter

tfkcoder1

   1967   TV- PAL-Encoder

tfksmv1

1970 Communication-Satellite- TWTA-Stromversorgung/Power-Supply

tfkfunk

1975 Teleport Funkgerät/ Handheld-Radio

tfkhlb

1980 RF-Transistors



  27. May 1903:  The Formation of Telefunken. The story of a creative company.

The company formation of my former employer Telefunken was celebrated the 110th time. The founding history of Telefunken is exciting and hardly anyone known. And is strongly coupled with the history of the pioneers of the communication and radio technology, politics, and world economic situation:

It began with the Englishman JC Maxwell, who had derived in 1870 the existence of electromagnetic waves. Soon after, in 1887, Heinrich Hertz has proved these waves experimental. The wireless communications technology began.The Italian Guglielmo Mmarconi has proved soon after Hertz, in England, the long-range effect of electric waves . He bridged in May 1897 the Bristol Channel between Lavernock point and Flat Holm, a distance of 5 km, by telegram, before an interested audience. Also present was a German representative, Adolf Slaby of the Technische Hochschule Charlottenburg. Slaby was also busy with electric waves, he then bridged in July 1897 in Berlin using a church tower, a distance of 1.6 km. These things have Kaiser Wilhelm very interested. Therefore , took he part at the next experiments of Slaby and his assistant Georg Graf von Arco. He has even given up a telegram, which he, after his home coming, in a receiving-stadion actually found. Soon after, Slaby presented with  21 km, the radio world record. The next crucial step of wireless connection was then the invention of the transmitter tank circuit by Professor Ferdinand Braun of Strasbourg in 1898. The system "Slaby-Arco" was taken over by the german electric company "AEG", while the system  "Brown" was adopted by the 1901 newly founded company "Siemens Halske". Similar happened in England by founding the "Marconi international communication company in 1900.Marconi was enterprising, he  rented ship radio equipment and built the associated coastal radio stations. The competition in the wireless technology started, as the battle for the patents. The Marconi radio operators were ordered, radiograms and telegrams of foreign companies not to accept. Now happened something decisive, which eventually led to the founding of the company Telefunken. Kaiser Wilhelm was on the ship traveling at sea while his wife's had birthday. And he  wanted necessarily  send her a telegram. But it did not work because the Marconi wireless operator from the Borkum Marconi station, the telegram of Kaiser Wilhelm  not  had  accepted . The Emperor's concern was relentlessly rejected with a "Sorry ".The Emperor was outraged and angry. After his trip he set the imperial post and the Imperial Navy in motion to set up their own radio stations. As a result, the Marconi Stadium Borkum was closed and replaced by a stadion of the AEG and Siemens subsidiary Telefunken. That was the beginning of the coastal radio network "Nordteich ", which was replaced only in the late 90s, by communications satellites. In the following years, Telefunken became one of the most innovative radio and news Technology companies in history. The following highlights are listed briefly:



  • 1920 400kW machines transmitter.
  • 1923 television equipment.
  • 1928 radio receiver with speakers
  • 1930 interlaced television has been developed.
  • 1930 television transmission on shortwave realized.
  • 1933 Television receiver with picture tube.
  • 1934 First television broadcasts with 14kw FM transmitter.
  • 1936 First FM - radio link by decimeter waves.
  • 1936 TV-camera developed.
  • 1937 100kW radio station for the German post delivered
  • 1937 The People TV Fe7 with rectangular picture tube.
    1941 development of air defense radar.
  • 1950 FM transmitter network built in Germany.
  • 1950 The record company "Decca" is founded.
  • 1967 TV color system PAL is developed.
  • 1970 mainframe computer TR440 is developed.
  • 1969 News Satellite Transponder Symphony
  • 1970 testing and delivery of the train radio.
  • 1972 1 million color picture tubes off the production line.
  • 1973 fire control systems of speedboats 143
  • 1975 Development of optical fiber cable technology.
  • 1982 bankruptcy of the parent company AEG.
  • 1988 sale of telecommunication Backnang.
  • 1990 sale of the Telefunken radio frequency technology Ulm.

The history of Telefunken is the story of technical prowess, which was by missmanagement of the parent company AEG, suddenly to an end. When the Telefunken department "Public Networks" was sold to Marconi in 1996, the ring was closed to the founding years. As one of the last of the remaining portions of Telefunken, the semiconductor Heilbronn has registered for insolvency in 2005.

End of Telefunken   S.Lechler 3.2014

*Marconi was sold in 2006 to Ericson

 Link: Exhibition of Telefunken components and devices of the wired, the microwave, satellite and fiber optic technology from the last 70 years.

Return





 How an EMC electronics problem turned the Second World War.

As in World War II was raging naval war, increasingly sophisticated electronic locating and enemy-detectors were used on both sides From about the end of 1940 had British Vickers and Armstrong bomber the ASV radar (Airborn search for surface vessel) which allowed them to locate even a submarine tower against the water surface.Die Deutschen kämpften mit der Entwicklung einer ASV Warneinrichtung auf der anderen Seite. In haste the known Metox warning device was developed to.With the use of this equipment from the period from mid-1941, the German Submarine losses could initially be reduced. But after a while ,  the U-boat war turned abruptly in favor of the Allies.The British had discovered, the radio-interference of Metox -device. For the Matox device did work and warned about British bombers, but it generated so much interference that it was easy for the English bombers to sink a submarine after another.It was not until the beginning of 1943 the problem was recognized and replaced the Matox device.This tragic event shows us how important today is the careful observance of EMC specifications. In my experience , is it wise, to synchronize all the Basic "Clocks" of individual devices.

Reading:

  • Die Radarentwicklung währen des Krieges: ? Telefunken Ulm 1970

Siegfried Lechler 2015

Return
